Elektronik Steuerkarten
Steuerkarte STEP 4020-3 - Drei Achsen 40V 2A
Technische Daten:
Leistungsmerkmale wie Zwei-Achsen Steuerkarte STEP 4020.
Durch den grösseren Kühlkörper wird schaltungstechnisch eine etwas höhere Leistung
bereit gestellt.
Arbeitsspannung: 36V, max.: 40V
Phasenstrom: 2A
Maße: 145 x 160mm
| Art.-Nr. | Bezeichnung | Preis | Verfügbarkeit |
|
203 4020 |
STEP4020-3 drei Achsen 40V 2A |
186,00 EUR |
zum Warenkorb |
Steuerkarte STEP 5040-1 - Eine Achse 40V 4,0A
Leistungsmerkmale wie STEP4020 jedoch mit 4A Phasenstrom. Die Karte ist für den Rundtisch Einsatz als 4. Achse gedacht. Sie ist verdrahtet wie die Z-Achse bei Drei-Achsen-Karten. D.h.: der Takt wird von PIN 17 genommen. Die Arbeitsspannung darf 40V nicht überschreiten. Ideal ist das 80VA Netzteil.
Technische Daten:
Arbeitsspannung: 36V, max.: 40V
Phasenstrom: ca. 4,0A
Schrittauflösung: Voll(200 S/U) - Halb(400 S/U) - Viertel(800 S/U)
Maße:
| Art.-Nr. | Bezeichnung | Preis | Verfügbarkeit |
|
201 5040 |
STEP5040-1 eine Achse 40V 4,0A |
143,00 EUR |
zum Warenkorb |

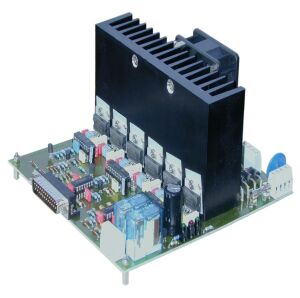

Steuerkarte STEP 5040-3 - Drei Achsen 50V 4A
Technische Daten:
Wie ihre kleinen Schwestern verfügt auch diese Karte über eine Eingangs-Schutzschaltung
und automatische Haltestromsenkung bei Stillstand der Motoren.
Die Endstufen-ICs besitzen einen thermischen Überlastungsschutz. Zur ausreichenden
Kühlung ist ein Lüfter installiert. Mit den beiden Relais lassen sich bis zu 16A
schalten, z. B. für Kühlmittelzufuhr und Antrieb EIN/AUS.
Arbeitsspannung: 42V, max.: 50V
Hifsspannung: 5V/500mA und 12V/100mA
Phasenstrom: 4A
Maße: 190 x 175 x 98mm
| Art.-Nr. | Bezeichnung | Preis | Verfügbarkeit |
|
203 5040 |
STEP5040-3 drei Achsen 50V 4A |
319,00 EUR |
zum Warenkorb |
